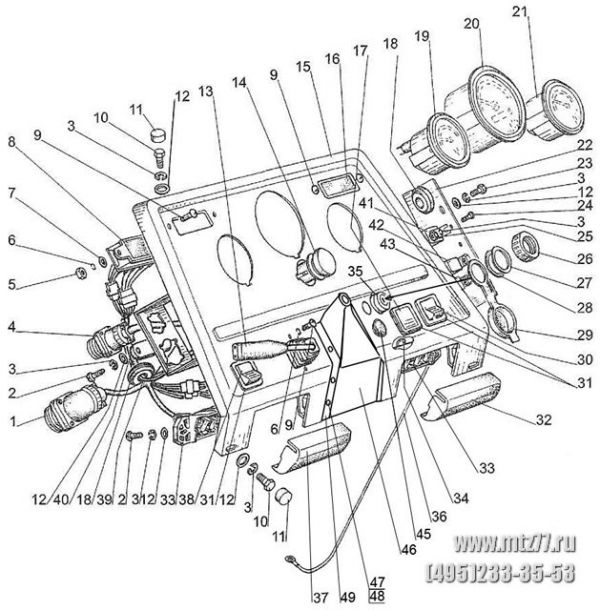

Щиток приборов

Подгруппа 3723, 3724, 3747, 3805. Реле, приборы (Для тракторов, выпущенных до 01.2011 г.)

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во	Наименование
	320-3805010	1	Щиток приборов
1	320-3724390	1	Жгут
2	В.М6-6gх25.58.019 ГОСТ 17473-80	6	Винт
3	6Т ОСТ 37.001.115-75	10	Шайба
4	320-3724510-Б	1	Жгут
5	М4-6Н.6.019 ГОСТ 5927-70	4	Гайка
6	4 ОСТ 37.001.115-75	4	Шайба
7	С 4.01.019 ГОСТ 11371-78	4	Шайба
8	3803.25	1	Блок контрольных ламп
9	В.М4-6gх12.58.019 ГОСТ 17473-80	4	Винт
10	М6-6gх14.88.35.019 ГОСТ 7798-70	4	Болт
11	А30.04.017	4	Колпачок
12	С 6.01.019 ГОСТ 11371-78	11	Шайба
13	ПКП-2	1	Переключатель комбинированный
14	3710.10	1	Выключатель аварийной сигнализации
15	600-3805020-Б-01	1	Панель приборная
16	3803.30	1	Блок контрольных ламп
17	3709.15	1	Переключатель вентилятора
17	80-3801327 *	1	Заглушка
18	70-3723042-02	1	Втулка
19	ЭИ8009М-11	1	Указатель давления
19	ЭИ8006М-1 **	1	Указатель напряжения
20	3813.05	1	Индикатор комбинированный
21	ЭИ8007М-2	1	Указатель уровня топлива
22	600-3747010-Б	1	Планка
23	М6-6gх12.88.35.019 ГОСТ 7798-70	2	Болт
24	В.М6-6gх12.58.019 ГОСТ 17473-80	2	Винт
25	М6-6Н.6.019 ГОСТ 5915-70	2	Гайка
26	80-3805014	1	Гайка
27	220-3805019	1	Шайба
28	822-3805013-01	1	Табличка
29	220-3710012	1	Чехол
30	3710.30	1	Выключатель фар рабочих
31	80-3801021	3	Гнездо выключателя
32	600-3722005-01	1	Крышка
33	ПР120	2	Блок предохранителей
34	80-3724410-06	2	Провод
35	3710.45	1	Выключатель стартера
36	50-3724082	1	Провод
37	600-3722005	1	Крышка
38	3709.30	1	Переключатель света
39	320-3724240	1	Жгут
40	3723.15	1	Панель соединительная двухконтактная
41	3747.10	1	Прерыватель указателей поворота
42	3747.40	1	Реле на размыкание 20А
43	3747.25	1	Реле стартера
45	ВК 12-1	1	Выключатель
45	70-3801311-01 *	1	Заглушка
46	320-3805045	1	Чехол
47	70-6700106	8	Бонка
48	70-6700107	8	Клин
49	320-3805018	1	Накладка
