Коробка передач

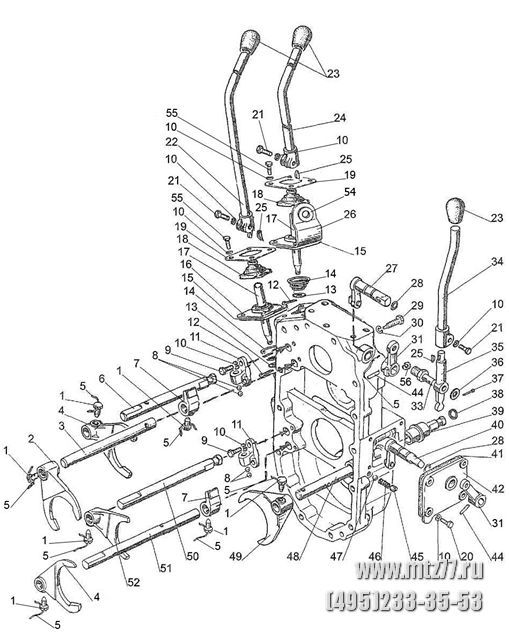

Подгруппа 1702. Механизм управления коробкой передач

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ детали	Кол-во	Наименование
	220-1702060	1	Рычаг (12-14, 16, 17)
	220-1702100	1	Крышка (28, 31, 40, 42, 44)
	220-1702340	1	Рычаг (12-14, 17,26,54)
1	220-1702061	7	Болт
2	220-1702029	1	Вилка
3	220-1702036	1	Поводок
4	220-1702028	2	Вилка
5	1,6-О-С ГОСТ 3282-74	8	Про во л о ка , L=180мм
6	220-1702035	1	Поводок
7	220-1702080	2	Поводок
8	10,0-60 ГОСТ 3722-81	4	Шарик
9	4М8-6gх20.88.35.019 ГОСТ 7796-70	4	Болт
10	8Т ОСТ 37.001.115-75	15	Шайба
11	220-1 702059-А	2	Корпус
12	3,2x18.019 ГОСТ 397-79	2	Шплинт
13	С 12.01.019 ГОСТ 6958-78	2	Шайба
14	220-1702324	2	Пружина
15	220-1702055-А	2	Прокладка
16	220-1702054	1	Пластина
17	220-1702050	2	Рычаг
18	220-1702067	2	Чехол
19	220-1702052	2	Планка
20	М8-6gх25.88.35.019 ГОСТ 7796-70	4	Болт
21	М8-6gх30.88.35.019 ГОСТ 7796-70	3	Болт
22	215-1702300*	1	Рычаг
22	220-1702300	1	Рычаг
22	321-1702300**	1	Рычаг
23	А61.01.014	3	Рукоятка
23	А61.01.014*	1	Рукоятка
23	70-3401093*	2	Рукоятка
24	215-1702330*	1	Рычаг
24	220-1702330	1	Рычаг
24	321-1702330**	1	Рычаг
25	3x5 ГОСТ 2407 1-97	3	Шпонка
26	220-1702328	1	Кронштейн
27	220-1702350	1	Рычаг
28	013-017-25-1-4 ГОСТ 18829-73/9833-73	2	Кольцо
29	220-1702056-Б	1	Винт
30	36-1104788	1	Шайба
31	220-1702046	2	Рычаг
33	220-3503023	1	Ось
34	220-1702310	1	Рычаг
35	220-1702322	1	Рычаг
36	С 12.01.019 ГОСТ 11371 -78	1	Шайба
37	4x22.019 ГОСТ 397-79	1	Шплинт
38	011-015-25-2-4 ГОСТ 18829-73/9833-73	1	Кольцо
39	220-1702065	1	Втулка
40	220-1702350-01	1	Рычаг
41	220-1 702066-Б	1	Прокладка
42	220-1 702058-А-01	1	Крышка
44	70-4202431	2	Штифт
45	220-1702201	1	Винт
46	220-1702325	1	Пружина
47	7,938-100 ГОСТ 3722-81	1	Шарик
48	220-1702071-Б	1	Поводок
49	220-1702031	1	Вилка
50	220-1702037	1	Поводок
51	220-1702041	1	Поводок
52	220-1702027	1	Вилка
54	220-1702327	1	Втулка
55	М8-6gх20.88.35.019 ГОСТ 7796-70	8	Болт
56	12ОТ ОСТ 37.001.115-75	1	Шайба
