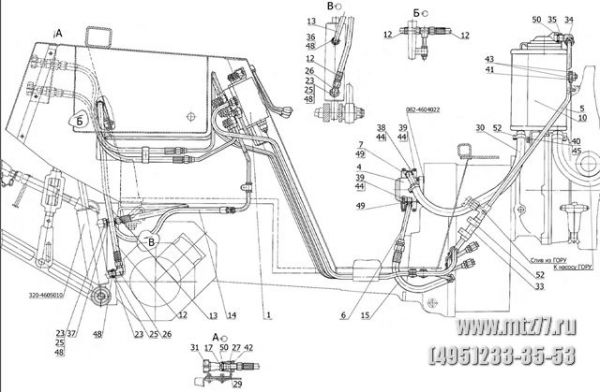

Гидросистема

Подгруппа 4607. Гидроагрегаты и арматура

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во на исп.			Наименование
		-	-01	-02
	320-4600010*	1	-	-	Гидросистема
	320-4600010-01**	-	1	-	Гидросистема
	320-4600010-03***	-	-	1	Гидросистема
1	320-4600015	1	-	-	Гидросистема
1	320-4600015-01	-	1	1	Гидросистема
3	220-4604250	1	1	1	Муфта
4	220-4607010-Б	1	1	1	Насос
5	225-4607030	1	1	1	Труба
6	220-4607050	1	1	1	Труба
7	320Р-4607120	1	1	1	Труба
10	321-4608110	1	1	1	Бак
12	952-3407100	2	2	2	Рукав высокого давления (L=750мм)
13	952-3407100-02	1	1	1	Рукав высокого давления (L=690мм)
14	952-3407100-12	1	1	1	Рукав высокого давления (L=485мм)
15	ПН036.83.010	1	1	1	Рукав высокого давления (L=410мм)
17	УЗ 036.50 БММ10-03	2	-	2	Корпус левый
21	220-4604033-Б	1	1	1	Вал
22	220-4604038-Б	1	1	1	Кольцо
23	082-4607118	3	3	3	Шайба
25	082-4607124	3	3	3	Гайка
26	320-4607171	2	2	2	Угольник ввертной
27	225-4607301	2	-	2	Переходник
27	225-4607301-01	-	2	-	Переходник
29	225-4607302	1	1	1	Кронштейн
30	321-4607307	1	1	1	Шланг
31	50-4607039-А	2	-	2	Колпак
32	70-4608027	-	2	-	Пробка
33	70-1405013	1	1	1	Шланг
34	40-3405061-А	1	1	1	Штуцер поворотный
35	40-3405062	1	1	1	Гайка
36	082-4607122	1	1	1	Переходник ввертной
37	321-4607308	1	1	1	Тройник ввертной
38	М8-6gх30.88.35.019 ГОСТ 7798-70	4	4	4	Болт
39	М6-6gх35.88.35.019 ГОСТ 7798-70	4	4	4	Болт
40	М10-6gх25.88.35.019 ГОСТ 7796-70	2	2	2	Болт
41	М12-6Н.6.019 ГОСТ 5915-70	1	1	1	Гайка
42	М16х1,5-6Н.04.019 ГОСТ 5916-70	2	2	2	Гайка
43	С 12.01.019 ГОСТ 6958-78	4	4	4	Шайба (наиб. кол-во)
44	8Т ОСТ 37.001.115-75	8	8	8	Шайба
45	10 ОТ ОСТ 37.001.115-75	2	2	2	Шайба
47	К16х22х12У ГОСТ 24310-80	1	1	1	Подшипник
48	011-015-25-2-4 ГОСТ 18829-73/9833-73	4	4	4	Кольцо
49	013-017-25-1-4 ГОСТ 18829-73/9833-73	2	2	2	Кольцо
50	017-021-25-2-2 ГОСТ 18829-73/9833-73	3	1	3	Кольцо
51	019-023-25-2-4 ГОСТ 18829-73/9833-73	-	2	-	Кольцо
52	"НОРМА" TORRO 16-25/9-C6W	4	4	4	Хомут
	УЗ 036.50 БММ20-03	2	-	2	Корпус правый
