Гидросистема

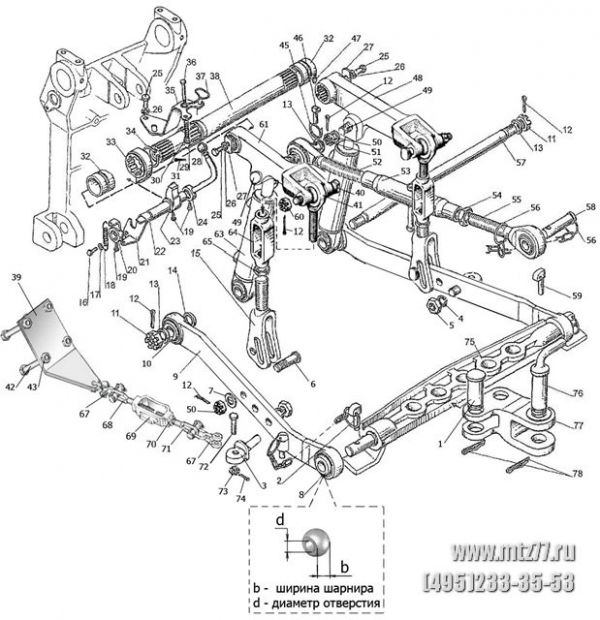

Подгруппа 4605. Механизм задней навески

Подгруппа 4605. Механизм задней навески

Отдел запчастей: +7 (495) 760-92-42

№ поз. № узла и детали Кол-во Наименование
  320-4605010-А/-01/-02/-04/-05/-06 1 Устройство навесное
  320-4605020-Б 2 Раскос (15, 41, 64, 65)
  320-4605020-Б-01* 2 Раскос (15, 41, 64, 65)
  320-4605040-02 1 Тяга (52-56, 58, 59); палец Ø19
  320-4605040-03 1 Тяга (52-56, 58, 59); палец Ø22
  320-4605040-04 1 Тяга (52-56, 58, 59); палец Ø25
  320-4605090-Б 2
Тяга (2-5, 8, 9, 10);
шарнир: b=35мм, d=22,4мм
  320-4605090-Б-01 2
Тяга (2-5, 8, 9, 10);
шарнир: b=38мм, d=28,7мм
  220-4605100 2 Стяжка (68-71)
1 320-4605112 2 Палец
2 A61.05.100-03 2 Чека
3 220-4605092 2 Проушина
4 16 ОТ ОСТ 37.001.115-75 2 Шайба
5 М16-6H.04.019 ГОСТ 5919-73 2 Гайка
6 320-4605094-Б 2 Болт
7 С 16.01.019 ГОСТ 11371-78 2 Шайба
8 70-4605411 2 Шарнир (b=35мм, d=Ø22,4мм)
8 А61.06.001-01 2 Шарнир (b=38мм, d=Ø28,7мм)
9 320-4605091-Б 2 Тяга
10 70-4605411 2 Шарнир
11 М20х1,5-6Н.04.019 ГОСТ 5919-73 2 Гайка
12 4х36.019 ГОСТ 397-79 8 Шплинт
13 082-4605016 4 Втулка
14 320-4605016 2 Втулка
15 320-4605061-Б 2 Вилка
16 М8-6gх16.88.35.019 ГОСТ 7796-70 1 Болт
17 8Т ОСТ 37.001.115-75 1 Шайба
18 Ш33-016 1 Пружина
19 М6-6gх14.88.35.019 ГОСТ 7798-70 3 Болт
20 320-4605130 1 Кронштейн
21 320-4605027 1 Кронштейн
22 320-4605026 1 Ось
23 320-4605017 1 Рычаг
24 320-4605140 1 Рукоятка
25 М10-6gх18.88.35.019 ГОСТ 7796-70 4 Болт
26 10 ОТ ОСТ 37.001.115-75 4 Шайба
27 082-4605019 2 Шайба
28 36-1310139 1 Шарик
29 320-4605152 1 Пружина
30 С 8.01.019 ГОСТ 11371-78 1 Шайба
31 3,2х18.019 ГОСТ 397-79 1 Шплинт
32 082-4605018 2 Втулка
33 220-4605013 1 Упор
34 С42 ГОСТ 13940-86 1 Кольцо
35 320-4605160 1 Кронштейн
36 320-4605153 1 Палец
37 320-4605151 1 Защелка
38 320-4605012-Б 1 Вал
39 320-4605031-Б 2 Кронштейн
39
320-4605031*
320-4605031-01*
1
1
Кронштейн (правый)
Кронштейн (левый)
40 320-4605024-Б 2 Болт
41 320-4605065 2 Винт (длина L=184мм)
41 320-4605065-01* 2 Винт (длина L=204мм)
42 215-6700014 8 Шпилька
43 М14х1,5-6Н.6.019 ГОСТ 5915-70 16 Гайка
44 14 ОТ ОСТ 37.001.115-75 16 Шайба
45 A61.05.004 1 Кольцо
46 A61.05.005 1 Чека
47 1.3.Ц9.хр ГОСТ 19853-74 2 Масленка
48 320-4605011-Б 1 Рычаг
49 320-4605122 2 Палец
50 082-4605017 2 Втулка
51 М16-6H.04.019 ГОСТ 5919-73 4 Гайка
52 320-4605050-01 1 Винт
53 320-4605070-01 1 Труба
54 320-4605044 1 Контргайка
55 320-4605050 1 Винт с отверстием в шарнире Ø19,3мм
55 320-4605050-02 1 Винт с отверстием в шарнире Ø22,5мм
55 320-4605050-03 1 Винт с отверстием в шарнире Ø25,7мм
56 A61.03.002 2 Кольцо
57 320-4605014 1 Ось
58 220-4605041 1 Палец Ø19
58 А61.03.001-02 1 Палец Ø22
58 А61.03.001-01 1 Палец Ø25
59 A61.05.100 1 Чека
60 70-3003032 2 Гайка М18х1,5-61-1.6.019
61 320-4605011-Б-01 1 Рычаг
63 Ц50х120.010 2 Гидроцилиндр
64 320-4605021-Б 2 Стяжка
65 320-4605044 2 Контргайка
67 220-4605103 8 Серьга
68 220-4605101 2 Винт
69 220-4605102 2 Стяжка
70 М14-6Н.6.019 ГОСТ 5916-70 2 Гайка
71 220-4605101-01 2 Винт
72 2М10-6gх45.88.35.019 ГОСТ 7796-70 8 Болт
73 М10-6Н.6.019 ГОСТ 5915-70 8 Гайка
74 2х20.019 ГОСТ 397-79 8 Шплинт
75 320-4605115 1 Поперечина
76 320-4605113 1 Шкворень
77 320-4605111 1 Вилка
78 A61.07.001 3 Шплинт

* Для тракторов "БЕЛАРУС-310З/320Р"
