Гидросистема

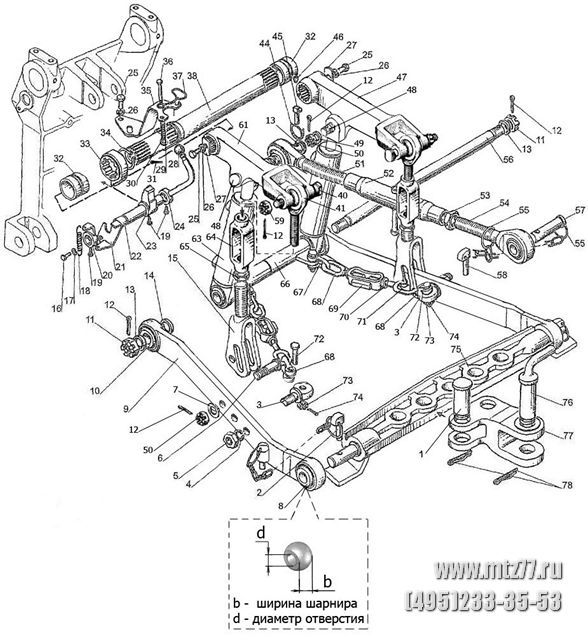

Подгруппа 4605. Механизм задней навески (для тракторов "Беларус-321")

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во	Наименование
	321-4605010/-01/-02	1	Устройство навесное
	320-4605020-Б	2	Раскос (15, 41, 64, 65)
	320-4605040-02	1	Тяга (51-55, 57, 58); палец Ø19
	320-4605040-03	1	Тяга (51-55, 57, 58); палец Ø22
	320-4605040-04	1	Тяга (51-55, 57, 58); палец Ø25
	320-4605090-Б1-03	2	Тяга (2-5, 8, 9, 10); шарнир: b=35мм, d=22,4мм
	320-4605090-Б1-04	2	Тяга (2-5, 8, 9, 10); шарнир: b=38мм, d=28,7мм
	320-4605090-Б1-05	2	Тяга (2-5, 8, 9, 10); шарнир: b=45мм, d=28,7мм
	А61.04.000	2	Стяжка (68-71)
1	320-4605112	2	Палец
2	A61.05.100-03	2	Чека
3	220-4605092	2	Проушина
4	16 ОТ ОСТ 37.001.115-75	2	Шайба
5	М16-6H.04.019 ГОСТ 5919-73	2	Гайка
6	320-4605094-Б	2	Болт
7	С 16.01.019 ГОСТ 11371-78	2	Шайба
8	70-4605411	2	Шарнир (b=35мм, d=Ø22,4мм)
8	А61.06.001-01	2	Шарнир (b=38мм, d=Ø28,7мм)
8	А61.06.001-02	2	Шарнир (b=45мм, d=Ø28,7мм)
9	320-4605091-Б1	2	Тяга
10	70-4605411	2	Шарнир
11	М20х1,5-6Н.04.019 ГОСТ 5919-73	2	Гайка
12	4х36.019 ГОСТ 397-79	8	Шплинт
13	082-4605016	4	Втулка
14	320-4605016	2	Втулка
15	320-4605061-Б	2	Вилка
16	М8-6gх16.88.35.019 ГОСТ 7796-70	1	Болт
17	8Т ОСТ 37.001.115-75	1	Шайба
18	Ш33-016	1	Пружина
19	М6-6gх14.88.35.019 ГОСТ 7798-70	3	Болт
20	320-4605130	1	Кронштейн
21	320-4605027	1	Кронштейн
22	320-4605026	1	Ось
23	320-4605017	1	Рычаг
24	320-4605140	1	Рукоятка
25	М10-6gх18.88.35.019 ГОСТ 7796-70	4	Болт
26	10 ОТ ОСТ 37.001.115-75	4	Шайба
27	082-4605019	2	Шайба
28	36-1310139	1	Шарик
29	320-4605152	1	Пружина
30	С 8.01.019 ГОСТ 11371-78	1	Шайба
31	3,2х18.019 ГОСТ 397-79	1	Шплинт
32	082-4605018	2	Втулка
33	220-4605013	1	Упор
34	С42 ГОСТ 13940-86	1	Кольцо
35	320-4605160	1	Кронштейн
36	320-4605153	1	Палец
37	320-4605151	1	Защелка
38	320-4605012-Б	1	Вал
40	320-4605024-Б	2	Болт
41	320-4605065	2	Винт
44	A61.05.004	1	Кольцо
45	A61.05.005	1	Чека
46	1.3.Ц9.хр ГОСТ 19853-74	2	Масленка
47	320-4605011-Б	1	Рычаг
48	320-4605122	2	Палец
49	082-4605017	2	Втулка
50	М16-6H.04.019 ГОСТ 5919-73	4	Гайка
51	320-4605050-01	1	Винт
52	320-4605070-01	1	Труба
53	320-4605044	1	Контргайка
54	320-4605050	1	Винт с отверстием в шарнире Ø19,3мм
54	320-4605050-02	1	Винт с отверстием в шарнире Ø22,5мм
54	320-4605050-03	1	Винт с отверстием в шарнире Ø25,7мм
55	A61.03.002	2	Кольцо
56	320-4605014	1	Ось
57	220-4605041	1	Палец Ø19
57	А61.03.001-02	1	Палец Ø22
57	А61.03.001-01	1	Палец Ø25
58	A61.05.100	1	Чека
59	70-3003032	2	Гайка М18х1,5-61-1.6.019
61	320-4605011-Б-01	1	Рычаг
63	Ц50х120.010-А	2	Гидроцилиндр
64	320-4605021-Б	2	Стяжка
65	320-4605044	2	Контргайка
66	321-4605030	2	Кронштейн
67	А61.09.002	6	Серьга
68	А61.04.002	2	Винт
69	А61.04.003	2	Стяжка
70	М18-6Н.04.019 ГОСТ 5916-70	2	Гайка
71	А61.04.002-01	2	Винт
72	50-4605086	6	Болт
73	М12-6Н.04.019 ГОСТ 5919-73	6	Гайка
74	3,2х18.019 ГОСТ 397-79	6	Шплинт
75	320-4605115	1	Поперечина
76	320-4605113	1	Шкворень
77	320-4605111	1	Вилка
78	A61.07.001	3	Шплинт
