Гидросистема

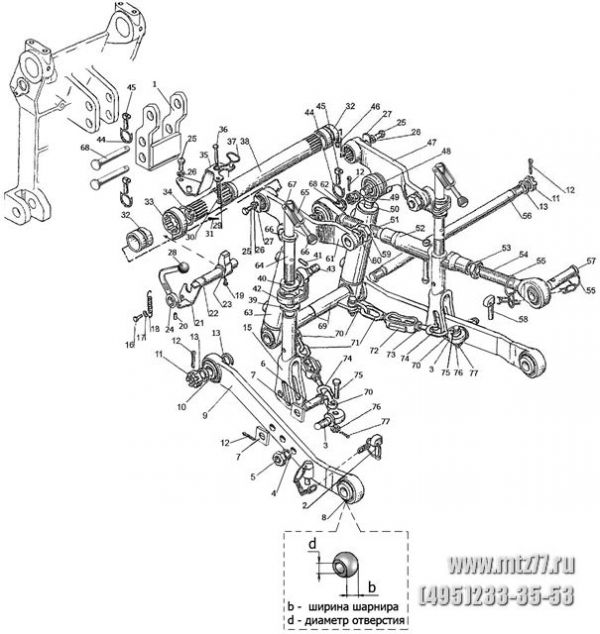

Подгруппа 4605. Механизм передней навески

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во	Наименование
	220-4606020-А/-01/-02	1	Навеска передняя
	220-4605020	2	Раскос (15, 39-43, 64-67)
	320-4605040	1	Тяга (51-55, 57, 58); палец Ø19
	320-4605040-01	1	Тяга (51-55, 57, 58); палец Ø22
	320-4605040-05	1	Тяга (51-55, 57, 58); палец Ø25
	220-4606090	2	Тяга (2-5, 8, 9, 10); шарнир: b=35мм, d=22,4мм
	220-4606090-01	2	Тяга (2-5, 8, 9, 10); шарнир: b=38мм, d=28,7мм
	220-4606090-02	2	Тяга (2-5, 8, 9, 10); шарнир: b=45мм, d=28,7мм
	220-4605100	2	Стяжка (68-71)
1	220-4606045-А	1	Кронштейн
2	A61.05.100-03	2	Чека
3	220-4605092	2	Проушина
4	16 ОТ ОСТ 37.001.115-75	2	Шайба
5	М16-6H.04.019 ГОСТ 5916-73	2	Гайка
6	220-4605094	2	Болт
7	220-4605096	4	Шайба
8	70-4605411	2	Шарнир (b=35мм, d=Ø22,4мм)
8	А61.06.001-01	2	Шарнир (b=38мм, d=Ø28,7мм)
8	А61.06.001-02	2	Шарнир (b=45мм, d=Ø28,7мм)
9	220-4606091	2	Тяга
10	50-4605051	2	Шарнир
11	М20х1,5-6Н.6.019 ГОСТ 5915-70	2	Гайка
12	4х36.019 ГОСТ 397-79	6	Шплинт
13	082-4605016	4	Втулка
15	220-4605060	2	Вилка
16	М8-6gх16.88.35.019 ГОСТ 7796-70	1	Болт
17	8Т ОСТ 37.001.115-75	1	Шайба
18	Ш33-016	1	Пружина
19	М6-6gх14.88.35.019 ГОСТ 7798-70	1	Болт
20	70-4202431	1	Штифт 4х30.65Г
21	220-4605130	1	Кронштейн
22	220-4605026	1	Ось
23	220-4605017	1	Рычаг
24	220-4605140	1	Рукоятка
25	М10-6gх18.88.35.019 ГОСТ 7796-70	4	Болт
26	10 ОТ ОСТ 37.001.115-75	4	Шайба
27	082-4605019	2	Шайба
28	36-1310139	1	Шарик
29	320-4605152	1	Пружина
30	С 8.01.019 ГОСТ 11371-78	1	Шайба
31	3,2х18.019 ГОСТ 397-79	1	Шплинт
32	082-4605018	2	Втулка
33	220-4605013	1	Упор
34	С42 ГОСТ 13940-86	1	Кольцо
35	320-4605160	1	Кронштейн
36	320-4605153	1	Палец
37	320-4605151	1	Защелка
38	220-4605012	1	Вал
39	220-4605097	2	Шайба
40	220-4605023	2	Вкладыш
41	2.6х35 ГОСТ 3128-70	2	Штифт
42	220-4605021	2	Серьга
43	220-4605024	2	Болт
44	A61.05.004	3	Кольцо
45	A61.05.005	3	Чека
46	1.3.Ц9.хр ГОСТ 19853-74	2	Масленка
47	220-4605011	1	Рычаг
48	082-4605122	2	Палец
49	082-4605017	2	Втулка
50	М16-6Н.6.019 ГОСТ 5915-70	2	Гайка
51	320-4605050-01	1	Винт
52	320-4605070	1	Труба
53	320-4605044	1	Контргайка
54	320-4605050	1	Винт с отверстием в шарнире Ø19,3мм
54	320-4605050-02	1	Винт с отверстием в шарнире Ø22,5мм
54	320-4605050-03	1	Винт с отверстием в шарнире Ø25,7мм
55	A61.03.002	2	Кольцо
56	220-4605014	1	Ось
57	220-4605041	1	Палец Ø19
57	А61.03.001-02	1	Палец Ø22
57	А61.03.001-01	1	Палец Ø25
58	A61.05.100	1	Чека
59	М16-6Н.6.019 ГОСТ 5916-70	2	Гайка
60	16 ОТ ОСТ 37.001.115-75	2	Шайба
61	220-4605011-01	1	Рычаг
62	220-4606049	2	Втулка
63	Ц40х100.010	2	Гидроцилиндр
64	220-4605022	2	Вал
65	082-4605080	2	Вилка
66	А61.01.014	2	Рукоятка
67	А61.01.016-Б	2	Ось
68	220-4606036	3	Палец
69	220-4605030	2	Кронштейн
70	220-4605103	4	Серьга
71	220-4605101	2	Винт
72	220-4605102	2	Стяжка
73	М14-6Н.04.019 ГОСТ 5916-70	2	Гайка
74	220-4605101-01	2	Винт
75	2М10-6gх45.88.35.019 ГОСТ 7796-70	4	Болт
76	М10-6Н.6.019 ГОСТ 5915-70	4	Гайка
77	2х20.019 ГОСТ 397-79	4	Шплинт
