Механизмы дизеля

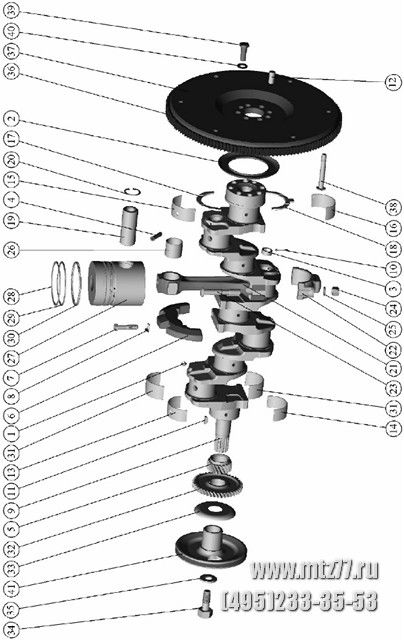

Подгруппа 1004, 1005. Поршни и шатуны. Вал коленчатый и маховик

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во	Наименование
	240-1005015-Б-04	1	Вал коленчатый (1-12)
	А23.01-81-240 ТсбН1или А23.01-81-240 СБАСН1	1	Комплект коренных вкладышей (13-18)
	240-1004010-А-18 или 240-1004010-А-19 или 240-1004010-А-20 или 240-1004010-А-21 или 240-1004010-А-22 или 240-1004010-А-23 или 240-1004010-А-24 или 240-1004010-А-25 или 240-1004010-А-26 или 240-1004010-А-27	4	Поршень с шатуном (19-30)
1	50-1005021-А	5	Заглушка
2	50-1005043	1	Маслоотражатель коленчатого вала зад- ний
3	50-1005157-В	4	Заглушка
4	50-1005191-А	4	Трубка коленчатого вала
5	240-1005030-А1 или 240-105030-А	1	Шестерня распределения коленчатого вала
6	240-1005017	4	Противовес коленчатого вала
7	240-1005018	8	Болт крепления противовеса
8	240-1005024	8	Пластина стопорная
9	240-1005020-Б1	1	Вал коленчатый
10	4x22	4	Шплинт
11	6х9	2	Шпонка
12	50-1005019	1	Штифт
13	А23.01-81.037 или А23.01-8116	4	Вкладыш коренной
14	А23.01-81.038 или А23.01-8117	4	Вкладыш коренной
15	А23.01-81.040 или А23.01-8118	1	Вкладыш коренной
16	А23.01-81.039 или А23.01-8119	1	Вкладыш коренной
17	А23.01-10401	2	Полукольцо
18	А23.01-10403	2	Полукольцо
19	50-1004042-А1	4	Палец поршневой
20	240-1004022	8	Кольцо поршневого пальца стопорное
21	240-1004112	4	Шатун
22	240-1004125	4	Крышка шатуна
23	50-1004182-А1 или 50-1004182-А2	8	Болт шатунный (а20.07.002)
24	50-1004188	8	Гайка шатунного болта (а20.03.001)
25	245-1004190	8	Шайба
26	240-1004115-А	4	Втулка верхней головки шатуна
27	260-1004021-Е или 260-1004021-Е-01 или 260-1004021-Е-02 или А260-1004021-Е или К.343N-3	4	Поршень
28	260-1004062 или 14-110-30-02	4	Кольцо компрессионное
29	260-1004063 или 30-110-25-02	4	Кольцо компрессионное
30	260-1004080 или 64-110-50-02	4	Кольцо маслосъемное
31	А23.01-74.014 или А23.01-7403	8	Вкладыш шатунный
32	240-1005033-Л-01 или 240-1005033-01	1	Шестерня привода масляного насоса
33	50-1005042	1	Маслоотражатель коленчатого вала пе- редний
34	50-1005054	1	Болт коленчатого вала
35	50-1005055-А	1	Шайба болта коленчатого вала
36	50-1005121-А	1	Венец маховика
37	240-1005120	1	Маховик
38	240-1005122	6	Палец
39	50-1005127-А	7	Болт крепления маховика
40	48-1002318	7	Шайба
41	240-1005131-Г	1	Шкив коленчатого вала
