Гидросистема

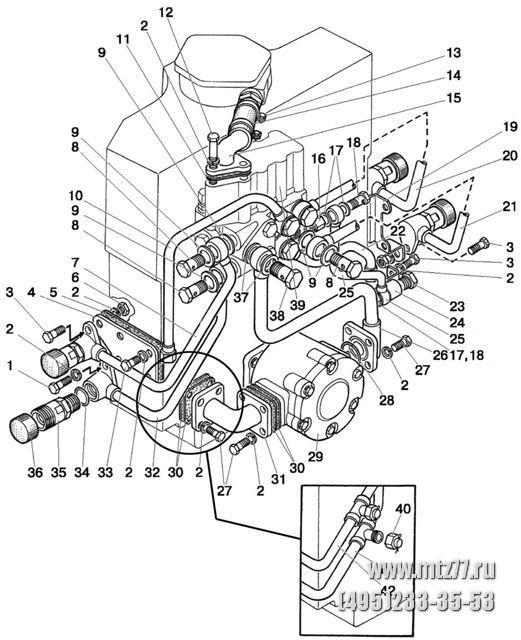

Подгруппа 4607. Арматура корпуса гидроагрегатов

Отдел запчастей: +7 (495) 760-92-42

№ поз.	№ узла и детали	Кол-во	Наименование
1	М8х35	1	Болт
2	ШП 8	23	Шайба
3	M8x30	5	Болт
4	80-4608019-01	1	Крышка
5	70-4608033-01	1	Прокладка
6	М8	3	Гайка
7	80Х-4607120	1	Труба
8	40-4607032	6	Болт
9	40-4607038-А-01	12	Шайба
10	80-4607165	1	Труба
11	40-4607018-01	1	Прокладка
12	М8х110	3	Болт
13	ХС-31 или «Норма» 25-40	2	Хомут
14	85-4607063	1	Шланг сливной
15	85-4607425	1	Угольник с штуцером
16	80-4607142*	1	Штуцер
17	Д18-055А-01*	4	Кольцо уплотнительное
18	Д18-051*	2	Болт
19	80-4607119	1	Кронштейн
20	80-1607110	1	Труба
21	80-4607115-Б	1	Труба
22	80-4607175	1	Труба
23	1221-1802091*	1	Пробка (технологии)
24	80-4607320-Б*	1	Кронштейн
25	80-4607310-А*	1	Труба
26	80-4607075А	1	Труба (для насоса НШ32А-3)
26	80-4607075Б	1	Труба (для насоса НШ32М-3 и др.)
27	М8х25	17	Болт
28	035-040-30-1-4	1	Кольцо
29	НШ32А-3 или НШ32М-3 или НШ32МА-3 или НШ32Д-3 или НШ32УВ-3 или НШ32УКФ-3	1	Насос
30	50-4607097-01	4	Прокладка
31	70-4607096-А	1	Патрубок (для насоса НШ32А-3)
31	50-4607096-А	1	Патрубок (для насоса НШ32М-3 и др.)
32	80Х-4607130	1	Труба
33	M8x20	2	Болт
34	017-022-30-1-4	4	Кольцо
35	3057-4616330-А	4	Клапан запорного устройства (Ø12) ле- вый
36	50-4607039-А	4	Колпак
37	40-4607033-А-01	2	Шайба
38	40-4607037	1	Болт
39	Р80-3/4-222-ЗГг	1	Распределитель
40	Н.036.12.010**	2	Заглушка
41	80-4607130-Б**	1	Трубопровод
42	80-4607120-Б**	1	Трубопровод
