Монтаж/демонтаж погрузочного ковша

Для демонтажа погрузочного ковша ПКУ-0,8 необходимо опустить погрузочную раму так, чтобы ковш лег на землю и выбить четыре пальца. Первыми выбиваются шплинты и пальцы 1а и 1б (рис. 1, 2), которые крепят ковш к тягам 5а и 5б (тяги демонтировать нет необходимости). Далее выбиваются шплинты и пальцы 2а и 2б (рис. 1, 2).

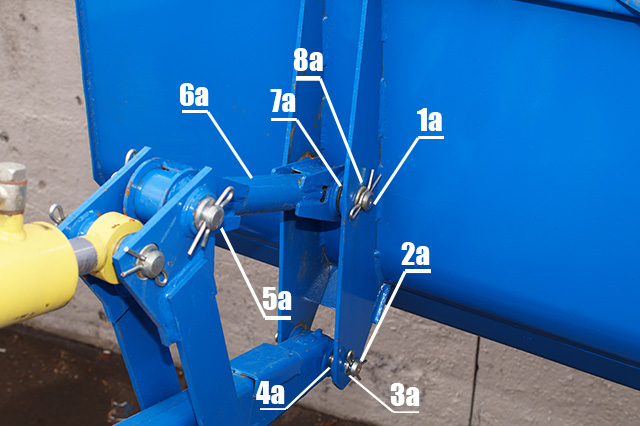

Рис. 1

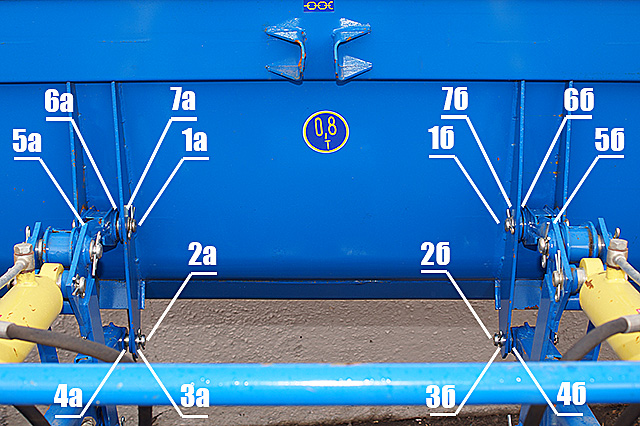

Рис. 2

Для монтажа погрузочного ковша ПКУ-0,8 необходимо опустить погрузочную раму и подъехать на тракторе к ковшу практически вплотную таким образом, чтобы совпали отверстия на погрузочной раме 4а и 4б соответственно с отверстиями на ковше 3а и 3б (рис. 1, 2). После этого устанавливаются пальцы 2а и 2б (рис. 1, 2) и шплинтуются (если отверстия совпали не полностью, можно немного подвинуть ковш), последовательность установки пальцев не имеет значения. Тяги 5а и 5б (рис. 1, 2) поднимаются наверх и выдвигаются цилиндры подъема/опускания коша до тех пор, пока не совпадут отверстия 6а и 6б на тягах 5а и 5б (рис. 1, 2) с отверстиями на погрузочном ковше 7а и 7б соответственно. После этого устанавливаются пальцы 1а и 1б (рис. 1, 2) и шплинтуются.

ВАЖНО!!! Пальцы шплинтуются обязательно!!!
