Монтаж/демонтаж коммунального отвала

В зависимости от работ, которые коммунальный трактор будет выполнять погрузочным ковшом ПКУ-0,8, существует два вида демонтажа отвала:

1.       Когда нет необходимости подъезжать вплотную к месту разгрузки, например, когда снег/мусор свозится просто в кучу:

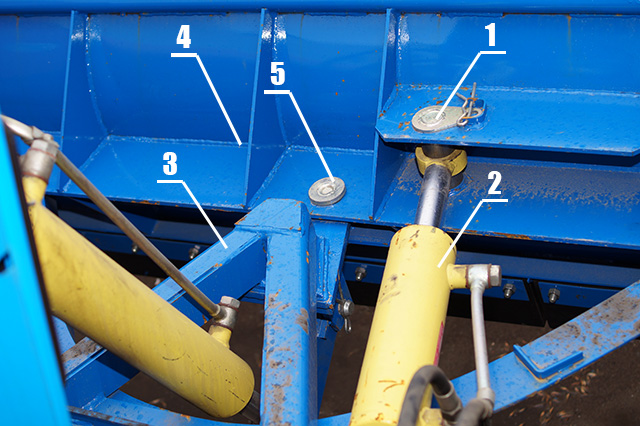

Отключение гидравлики не требуется. Выбивается палец 1 – место крепление цилиндра поворота отвала 2 (рис. 1), далее цилиндр полностью втягивается. После этого, выбивается палец 5 – место крепления рамки 3 и непосредственно отвала 4 (рис. 1).  Отвал 4 снимается с рамки 3, при этом рамка 3 остается на коммунальном тракторе.

Рис. 1

2.       Когда необходимо подъезжать вплотную к месту разгрузки, например, когда снег/мусор грузится в самосвал:

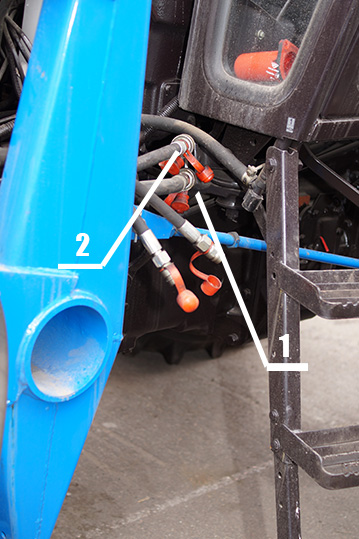

Требуется отключение гидравлики. Необходимо рассоединить разрывные муфты 1 и 2 рукавов высокого давления (РВД) (рис. 2) – всего их 4 шт., по две с каждой стороны трактора. Перед разъединением, скинуть давление в гидросистеме (несколько раз поднять и опустить рычаги управления отвалом). Выбить палец крепления гидроцилиндра подъема отвала вверху (месте его крепления к трактору).

Рис. 2

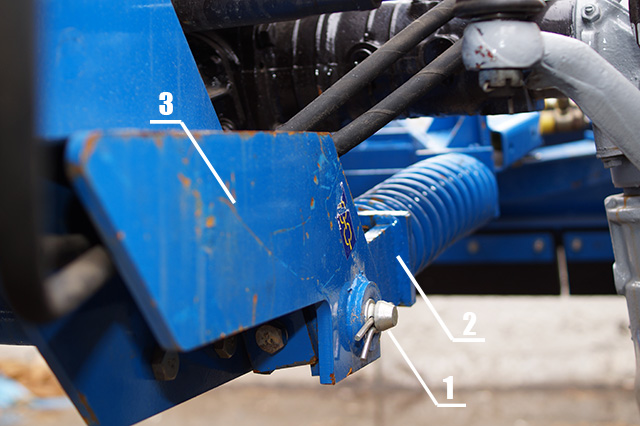

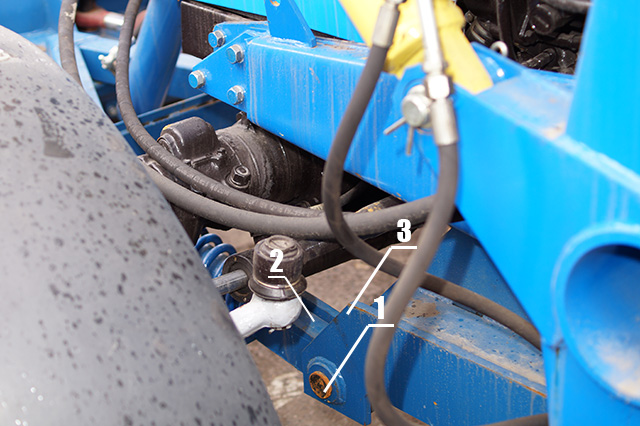

Выбить палец 1 (рис. 3, 4) – место крепления рамки 2 и лонжерона 3 с обеих сторон трактора. Отвал опускается рамкой на землю и трактор задним ходом от него отъезжает.

Рис. 3

Рис. 4

Монтаж отвала так же осуществляется двумя способами, в зависимости от способа демонтажа в обратном порядке.

ВАЖНО!!! Пальцы шплинтуются обязательно!!!
