Минитрактор МТЗ

Подгруппа 082-2400 Мост задний (включая сб. единицы ВОМ)

Рис. 2

Рис. 3

Отдел запчастей: +7 (495) 760-92-42

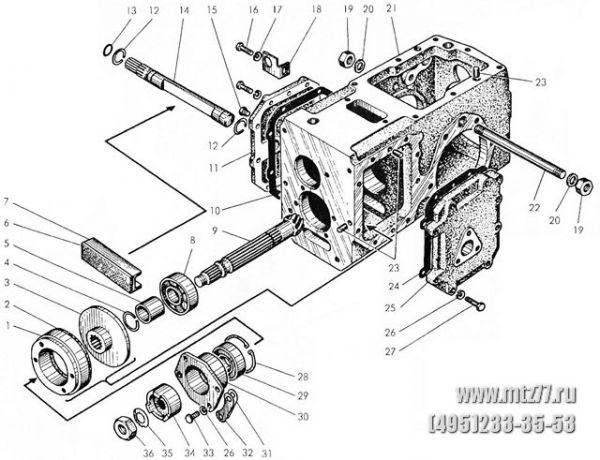

Рис. 1

№ поз.	№ детали	Кол-во	Наименование
	082-3500110		К о л ь ц а ( 1 , 2 )
	082-2401030		Вал вторичный (4, 5, 8, 9)
	082-3500115		Колодка (6, 7)
	05-1701060		Стакан (28-30)
	082-2401020		Втулка (37-39)
	082-4202040		Вал отбора мощности (53, 54, 56-60)
1	082-3500102	1	Кольцо
2	082-3500106	1	Накладка фрикционная
3	082-3500101	1	Диск
4		1	Кольцо 2С25 ГОСТ 13940-86
5	082-3500105	1	Втулка
6	082-3500116	1	Накладка фрикционная
7	082-3500104	1	Колодка
8		1	Подшипник 92305 ГОСТ 8328-75
9	082-1701252	1	Вал вторичный
10	05-1701014	1	Прокладка
11	082-1701011	1	Крышка
12		2	Кольцо 2С20 ГОСТ 13940-86
13		1	Кольцо 016-020-25 ГОСТ 9833-73
14	082-3500103	1	Вал
15	ПККГЗ/8"	2	Пробка
16		7	Болт М6-6gх25.88.35.019 ГОСТ 7798-70
17		7	Шайба 6Т ОСТ 37.001.115-75
18	082-3710011	1	Кронштейн
19	52-2203013	2	Гайка
20	36-1104788	2	Прокладка
21	082-2401011	1	Корпус
22	05-2409012	1	Шпилька
23		8	Штифт 8h8х16 ГОСТ 3128-70
24	082-1701013	1	Прокладка
25	082-1701012	1	Крышка
26		23	Шайба 8Т ОСТ 37.001.115-75
27		8	Болт 4М8-6gх30.88.35.019 ГОСТ 7796-70
28		1	Кольцо В52 ГОСТ 13943-86
29		1	Подшипник 304 ГОСТ 8338-75
30	05-1701062	1	Стакан
31	05-1701373-01	4	Прокладка
32	05-1701373	2	Прокладка
33		1	Болт 4М8-6gх35.88.35.019 ГОСТ 7796-70
34	082-2816123	1	Муфта
35	082-2816124	1	Шайба замковая
36	85-3710025	1	Гайка

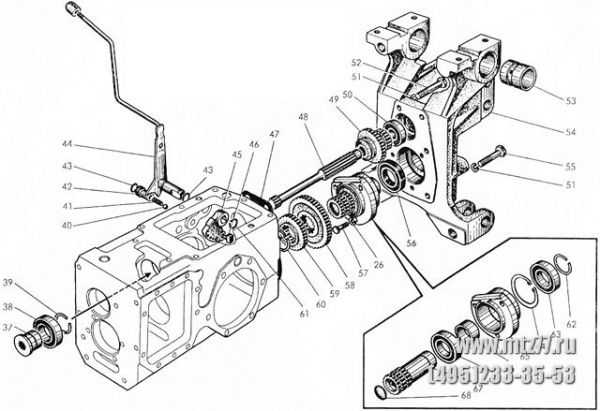

Рис. 2

№ поз.	№ детали	Кол-во	Наименование
37	082-4202028	1	Втулка
38		1	Подшипник 106 ГОСТ 8338-75
39		1	Кольцо 2В30 ГОСТ 13940-86
40		1	Шарик 7,938-100 ГОСТ 3722-81
41	05-1701375-А	1	Пружина
42	05-4216012	1	Фиксатор
43		2	Кольцо 013-017-25 ГОСТ 9833-73
44	082-4216020	1	Рычаг
45	082-4216009	1	Рычаг
46	05-4216013	1	Сухарик
47	05-4202012	1	Прокладка
48	082-4202027	1	Вал
49	082-4202026	1	Блок-шестерня
50		1	Подшипник 302 ГОСТ 8338-75
51		18	Шайба 10Т ОСТ 37.001.115-75
52		2	Болт 4М10-6gх50.88.35.019 ГОСТ 7796-70
53	082-4605018	2	Втулка
54	082-4202001	1	Корпус
55		4	Болт 4M10-6gx35.88.35.019 ГОСТ 7796-70
56		1	Манжета 2-2-30x52 ГОСТ 8752-79
57		3	Болт М8-6gх25.88.35.019 ГОСТ
58	082-4202017	1	Колесо зубчатое
59	082-4202019	1	Шестерня
60		1	Кольцо 2В38ГОСТ 13940-86
61		1	Кольцо 2С16 ГОСТ 13942-86
62		1	Кольцо 2В30 ГОСТ 13940-86
63		2	Подшипник 106 ГОСТ 8338-75
64		1	Кольцо В55 ГОСТ 13943-86
65	082-4202012	1	Стакан
66	082-4202013	1	Втулка
67	082-4202018	1	Вал
68		1	Заглушка 24-00 ГОСТ 3111-67

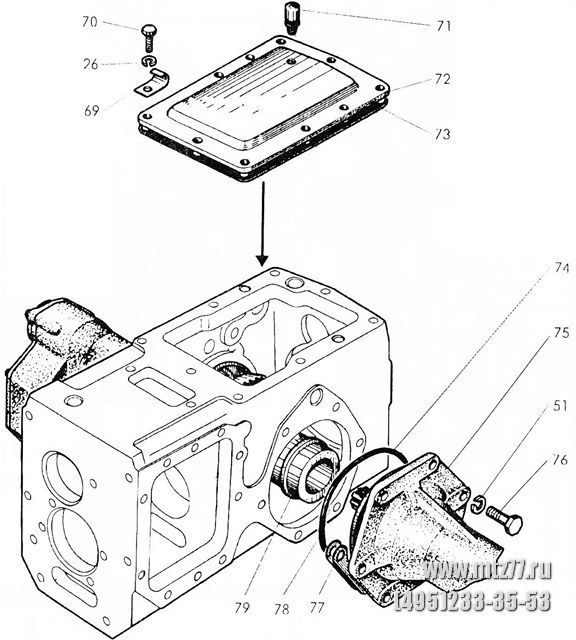

Рис. 3

№ поз.	№ детали	Кол-во	Наименование
69	50-3723021	3	Скоба
70		8	Болт 4М8-6х20.88.35.019 ГОСТ 7796-70
71	СУ-1/8"-А	2	Сапун
72	082-2401016-А	1	Крышка
73	082-1702028	1	Прокладка
74		2	Кольцо 110-115-30-1-4 ГОСТ 9833-73
75	05-2407010	2	Конечная передача (см. рис. 14)
76		12	Болт 4М10-6gх30.88.35.019 ГОСТ 7796-70
77	05-2407058	4	Прокладка
78	05-2407058-01	8	Прокладка
79	05-2403110	1	Дифференциал
