Минитрактор МТЗ
Подгруппа 082-2300 Мост передний (вкл. сборочные единицы КП, ВОМ, муфты сцепления)
Рис. 2
Рис. 3
Отдел запчастей: +7 (495) 760-92-42

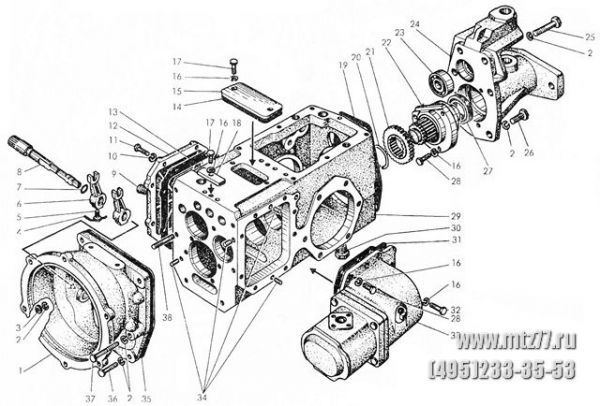

Рис. 1
| № поз. | № детали | Кол-во | Наименование |
| 1 | 082-1601021 | 1 | Корпус |
| 2 | 24 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 3 | 1 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 4 | 2L=90 mm | Проволока 1,0-0-С ГОСТ 3282-74 | |
| 5 | 50-4604046 | 2 | Болт вилки |
| 6 | 082-1601023 | 2 | Рычаг |
| 7 | 1 | Кольцо 012-015-19 ГОСТ 9833-73 | |
| 8 | 082-1601022 | 1 | Валик |
| 9 | 1 | Пробка КГ 1/8" ОСТ 23.1.117-83 | |
| 10 | 7 | Шайба 6Т ОСТ 37.001.115-75 | |
| 11 | 1 | Болт М6-6gх25.88.35.019 ГОСТ 7798-70 | |
| 12 | 082-1701261 | 1 | Крышка |
| 13 | 082-1701014 | 1 | Прокладка |
| 14 | 05М-1702051 | 1 | Прокладка |
| 15 | 082-1702090 | 1 | Крышка |
| 16 | 25 | Шайба 8Т ОСТ 37.001.115-75 | |
| 17 | 8 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 | |
| 18 | 082-2401012 | 1 | Пластина |
| 19 | 05-4202012 | 1 | Прокладка |
| 20 | 1 | Кольцо 2С38 ГОСТ 13940-86 | |
| 21 | 082-4202019 | 1 | Шестерня |
| 22 | 082-4202030 | 1 | Вал |
| 23 | 1 | Подшипник 302 ГОСТ 8338-75 | |
| 24 | 082-4202011-Б | 1 | Корпус |
| 25 | 3 | Болт М10-6gх45.88.35.019 ГОСТ 7796-70 | |
| 26 | 3 | Болт 4М10-6gх25.88.35.019 ГОСТ 7796-70 | |
| 27 | 1 | Манжета 2-2-30х52 ГОСТ 8752-79 | |
| 28 | 8 | Болт 4М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 29 | 082-2301011 | 1 | Корпус трансмиссии |
| 30 | 2 | Пробка КГ 3/8" ОСТ 23.1.117-83 | |
| 31 | 082-1701013 | 1 | Прокладка |
| 32 | 1 | Болт 4М8-6gх30.88.35.019 ГОСТ 7796-70 | |
| 33 | 082-4604010 | 1 | Привод насоса |
| 34 | 6 | Штифт 8h8х16 ГОСТ 3128-70 | |
| 35 | 05-1601022 | 1 | Прокладка |
| 36 | 16 | Болт 4М10-6gх30.88.35.019 ГОСТ 7796-70 | |
| 37 | 1 | Болт М10-6gх55.88.35.019 ГОСТ 7796-70 | |
| 38 | 1 | Шпилька М10х50.66.019 ГОСТ 22034-76 |
Рис. 2
| № поз. | № детали | Кол-во | Наименование |
| 39 | 05-1701373-01 | 8 | Прокладка |
| 40 | 05-1701373 | 4 | Прокладка |
| 41 | 85-3710025 | 4 | Гайка |
| 42 | 082-2816124 | 4 | Шайба замковая |
| 43 | 082-1701319-Б | 1 | Втулка |
| 44 | 05-1701062 | 1 | Стакан |
| 45 | 1 | Подшипник 304 ГОСТ 8338-75 | |
| 46 | 1 | Кольцо С52 ГОСТ 13943-86 | |
| 47 | 082-1702032 | 1 | Валик |
| 48 | 082-1702031 | 1 | Валик |
| 49 | 082-1702021 | 1 | Вилка |
| 50 | 082-1702024 | 1 | Вилка |
| 51 | 1 | Кольцо С15 ГОСТ 13942-86 | |
| 52 | 082-1702033 | 1 | Валик |
| 53 | 6L=95 mm | Проволока 1,0-0-С ГОСТ 3282-74 | |
| 54 | 082-1702023 | 1 | Вилка |
| 55 | 6 | Штифт 4х30.65Г ГОСТ 14229-78 | |
| 56 | 082-1702037 | 2 | Поводок |
| 57 | 082-1702124 | 1 | Валик |
| 58 | 082-1702022 | 1 | Вилка |
| 59 | 05-1701375-А | 7 | Пружина |
| 60 | 10 | Шарик 7,938-100 ГОСТ 3722-81 | |
| 61 | 082-1701214 | 1 | Шестерня |
| 62 | 3 | Подшипник игольчатый 32х37х12 | |
| 63 | 082-1701224 | 1 | Втулка |
| 64 | 082-1701225 | 1 | Муфта |
| 65 | 082-1701212 | 1 | Шестерня |
| 66 | 082-1701242 | 2 | Втулка |
| 67 | 2 | Подшипник 204 ГОСТ 8338-75 | |
| 68 | 082-1701241 | 1 | Шестерня |
| 69 | 082-1701219 | 1 | Блок шестерен |
| 70 | 082-1701182 | 1 | Вал |
| 71 | 082-1701252 | 1 | Вал вторичный |
| 72 | 1 | Подшипник 92305 ГОСТ 8328-75 | |
| 73 | 082-1701316 | 1 | Шестерня |
| 74 | 1 | Кольцо 2С55 ГОСТ 13940-86 | |
| 75 | 082-1701317 | 1 | Шестерня |
| 76 | 05-1701373-01 | 8 | Прокладка |
| 77 | 05-1701373 | 4 | Прокладка |
| 78 | 85-3710025 | 1 | Гайка |
| 79 | 082-2816124 | 1 | Шайба замковая |
Рис. 3
| № поз. | № детали | Кол-во | Наименование |
| 80 | 082-1701232 | 2 | Шестерня |
| 81 | 082-1701231 | 1 | Втулка |
| 82 | 082-1601064 | 1 | Шайба стопорная |
| 83 | 105-16135 | 1 | Гайка |
| 84 | 082-1601030 | 1 | Муфта фрикционная (см. рис. 4) |
| 85 | 1 | Подшипник 106 ГОСТ 8338-75 | |
| 86 | 082-1701030-Б | 1 | Вал первичный (см. рис. 6) |
| 87 | 082-1702028 | 1 | Прокладка |
| 88 | 8 | Болт М8-6дх40.88.35.019 ГОСТ 7796-70 | |
| 89 | СУ-1/8-А | 1 | Сапун |
| 90 | 082-4202022 | 1 | Муфта |
| 91 | 082-4202014-Б | 1 | Вал |
| 92 | 1 | Кольцо 2С20 ГОСТ 13940-86 | |
| 93 | 082-4202016 | 1 | Шестерня |
| 94 | 082-1701061 | 1 | Шайба |
| 95 | 1 | Кольцо 2СЗО ГОСТ 13940-86 | |
| 96 | 1 | Подшипник 7000106 ГОСТ 8338-75 | |
| 97 | 1 | Кольцо В55 ГОСТ 13943-86 |
