Приводы

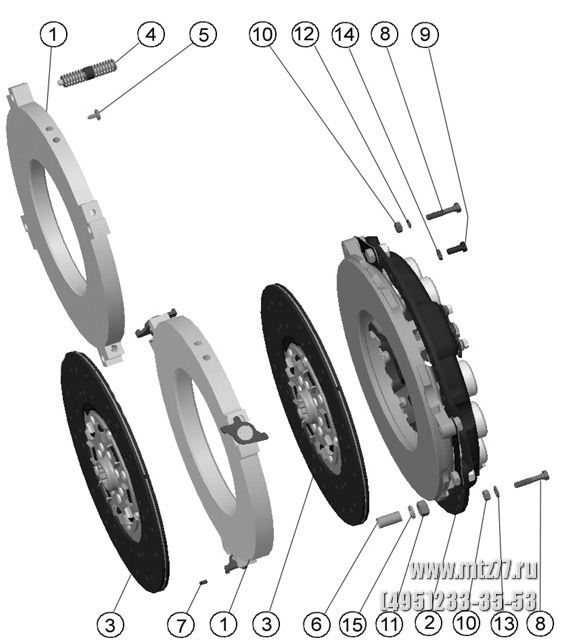

Подгруппа 1601. Установка муфты сцепления

Отдел запчастей: +7 (495) 760-92-42

№ поз.	Номер сборочной единицы, детали	Наименование	Количество (по исполнениям дизелей Д-260)
			2S2-64	2S2-89	2S2-60	4S2-98	4S2-68	1S2-59	7S2-77	16-88	2S2-100	2S2-101	2S2-103
1	1520 - 1601085	Диск средний	1	1	1	1	1	1	-	-	1	1	1
	2522 - 1601085	Диск средний	-	-	-	-	-	-	1	1	-	-	-
2	85 - 1601090 - В	Диск сцепления	1	1	1	-	-	1	-	-	1	1	1
	1522 - 1601090	Диск сцепления	-	-	-	1	1	-	-	-	-	-	-
	2522 - 1601090	Диск сцепления	-	-	-	-	-	-	1	1	-	-	-
3	85 - 1601130 - 01	Диск ведомый	2	2	2	-	-	2	-	-	2	2	2
	2022 - 1601130 - А	Диск ведомый	-	-	-	2	2	-	-	-	-	-	-
	2522 - 1601130	Диск ведомый	-	-	-	-	-	-	2	2	-	-	-
4	2522 - 1601070	Делитель	-	-	-	-	-	-	4	4	-	-	-
5	142 - 1601316	Сухарь	3	3	3	3	3	3	-	-	3	3	3
6	70 - 1601074	Втулка	6	6	6	6	6	6	-	-	6	6	6
7	50 - 1002034	Штифт установочный	-	-	-	-	-	-	2	2	-	-	-
8	М8 - 6g x 35.88.35.016	Болт (наибольшее количество – мах.5)	3	3	3	3	3	3	4(max6)	4(max6)	3	3	3
9	М10-6g x 35.88.35.016	Болт	-	-	-	-	-	-	12	12	-	-	-
10	М8 - 6Н.6.016	Гайка (наибольшее количество – мах15)	5	5	5	5	5	5	6(max18)	6(max18)	5	5	5
11	М12 x 1,25 - 6Н.6.016	Гайка	6	6	6	6	6	6	-	-	6	6	6
12	8.65Г.06	Шайба (наибольшее количество – мах 5)	3	3	3	3	3	3	-	-	3	3	3
13	8Т	Шайба (наибольшее количество – мах 6)	-	-	-	-	-	-	4	4	-	-	-
14	10.ОТ	Шайба	-	-	-	-	-	-	12	12	-	-	-
15	12.ОТ 65Г.06	Шайба	6	6	6	6	6	6	-	-	6	6	6
