Механизмы дизеля

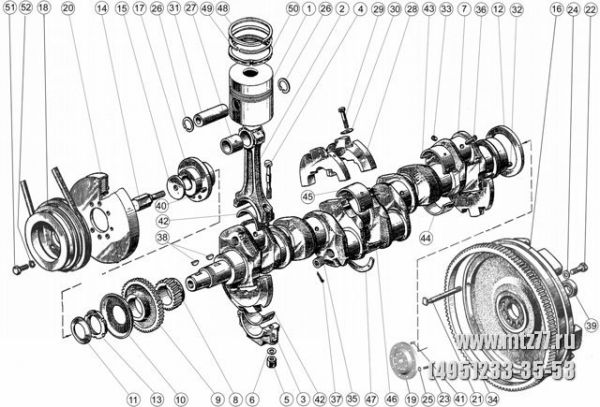

Подгруппа 1004. 1005. Поршни и шатуны. Коленчатый вал и маховик.

Отдел запчастей: +7 (495) 760-92-42

№ поз.	Номер сборочной единицы, детали	Наименование	Количество (по исполнениям дизелей Д-260)
			2S2-64	2S2-89	2S2-60	4S2-98	4S2-68	1S2-59	7S2-77	16-88	2S2-100	2S2-101	2S2-103
	260 - 1004010	Поршень с шатуном (состоит из деталей 260 – 1004100 (-Е); 1; 26; 31; 48 – 50)	6	6	6	6	6	6	6	6	6	6	6
	260 - 1004100(-Е)	Шатун ( состоит из деталей 2 – 6; 27)	6	6	6	6	6	6	6	6	6	6	6
	260 - 1004026	Болт шатунный с гайкой (состоит из деталей 4; 5)	12	12	12	12	12	12	12	12	12	12	12
	260 - 1004060	Комплект поршневых колец (состоит из деталей 48 – 50)	6	6	6	6	6	6	6	6	6	6	6
	260 - 1005015	Вал коленчатый (состоит из деталей 260 – 1005014; 8; 12; 32; 33; 35-38)	1	1	1	1	1	1	1	1	1	1	1
	260 - 1005014	Вал коленчатый (состоит из деталей 7; 28 –30)	1	1	1	1	1	1	1	1	1	1	1
	260 - 1005114	Маховик (состоит из деталей 16; 34)	1	1	1	1	1	1	1	1	1	1	1
	А23.01 - 78 - 260	Комплект шатунных вкладышей (состоит из деталей поз.42 – 12 шт.)	1	1	1	1	1	1	1	1	1	1	1
	А23.01 -91 - 260	Комплект коренных вкладышей (состоит из деталей 43 - 47)	1	1	1	1	1	1	1	1	1	1	1
1	А260 – 1004021-Ж	Поршень	-	-	-	6	6	6	-	-	6	6	6
	А260 – 1004021-Л	Поршень	-	-	-	-	-	-	6	6	-	-	-
	260 – 1004021-Ж	Поршень	6	6	6	-	-	-	-	-	-	-	-
2	260 - 1004112	Шатун	6	6	6	6	6	6	-	-	6	6	6
	260 – 1004112-Д	Шатун	-	-	-	-	-	-	6	6	-	-	-
3	260 - 1004125	Крышка шатуна	6	6	6	6	6	6	6	6	6	6	6
4	260 - 1004182	Болт шатунный	12	12	12	12	12	12	12	12	12	12	12
5	260 - 1004188	Гайка шатунного болта	12	12	12	12	12	12	12	12	12	12	12
6	260 - 1004190	Шайба	12	12	12	12	12	12	12	12	12	12	12
7	260 - 1005020	Вал коленчатый	1	1	1	1	1	1	1	1	1	1	1
8	260 - 1005030	Шестерня коленчатого вала	1	1	1	1	1	1	1	1	1	1	1
9	260 - 1005033	Шестерня ведущая	1	1	1	1	1	1	1	1	1	1	1
10	260 - 1005042	Маслоотражатель	1	1	1	1	1	1	1	1	1	1	1
11	260 - 1005043	Пружина тарельчатая	1	1	1	1	1	1	1	1	1	1	1
12	260 - 1005044	Маслоотражатель	1	1	1	1	1	1	1	1	1	1	1
13	260 - 1005046	Гайка	1	1	1	1	1	1	1	1	1	1	1
14	260 - 1005054	Болт коленчатого вала	1	1	1	1	1	1	-	-	1	1	1
	260.6 - 1005054	Болт коленчатого вала	-	-	-	-	-	-	1	1	-	-	-
15	260 - 1005055	Шайба	1	1	1	1	1	1	1	1	1	1	1
16	260 - 1005120	Маховик	1	1	1	1	1	1	-	-	1	1	1
	260.7 - 1005120	Маховик	-	-	-	-	-	-	1	1	-	-	-
17	260 - 1005141	Ступица шкива	1	1	1	1	1	1	1	1	1	1	1
18	260 - 1005142 - А	Шкив	1	1	1	1	1	1	1	1	1	1	1
19	260 - 1005326	Фланец	-	-	-	-	-	-	1	1	-	-	-
20	260 - 1005400 или 260 - 1005405	Демпфер силиконовый	1	1	1	1	1	1	1	1	1	1	1
21	245 - 1005122	Палец	6	6	6	6	6	6	-	-	6	6	6
22	245 - 1005127	Болт крепления маховика	9	9	9	9	9	9	9	9	9	9	9
23	50 - 1005127 - А	Болт крепления маховика	-	-	-	-	-	-	9	9	-	-	-
24	245 - 1005128	Шайба	9	9	9	9	9	9	9	9	9	9	9
25	48 - 1002318	Шайба	-	-	-	-	-	-	9	9	-	-	-
26	240 - 1004022	Кольцо поршневого пальца стопорное	12	12	12	12	12	12	-	-	12	12	12
	308194 - П или 489301 - П2	Кольцо поршневого пальца стопорное	-	-	-	-	-	-	12	12	-	-	-
27	240 - 1004115 - А	Втулка верхней головки шатуна	6	6	6	6	6	6	-	-	6	6	6
	740.1006026 - 02	Втулка верхней головки шатуна	-	-	-	-	-	-	6	6	-	-	-
28	240 - 1005017	Противовес	4	4	4	4	4	4	4	4	4	4	4
29	240 - 1005018	Болт крепления противовеса	8	8	8	8	8	8	8	8	8	8	8
30	240 - 1005024	Пластина стопорная	8	8	8	8	8	8	8	8	8	8	8
31	50 -1004042 - А1	Палец поршневой	6	6	6	6	6	6	-	-	6	6	6
	245 - 1004042 - Б	Палец поршневой	-	-	-	-	-	-	6	6	-	-	-
32	50 - 1005019	Штифт	1	1	1	1	1	1	2	2	1	1	1
33	50 - 1005021 - А	Заглушка	6	6	6	6	6	6	6	6	6	6	6
34	50 - 1005121 - А	Венец маховика	1	1	1	1	1	1	1	1	1	1	1
35	50 - 1005157 - В	Заглушка	6	6	6	6	6	6	6	6	6	6	6
36	50 - 1005191 - А	Трубка коленчатого вала	6	6	6	6	6	6	6	6	6	6	6
37	4 x 22	Шплинт	6	6	6	6	6	6	6	6	6	6	6
38	6 x 9	Шпонка	2	2	2	2	2	2	2	2	2	2	2
39	180205к1с17	Подшипник	1	1	1	1	1	1	-	-	1	1	1
	180210С23	Подшипник	-	-	-	-	-	-	1	1	-	-	-
40	2.10 x 25	Штифт	1	1	1	1	1	1	-	-	1	1	1
41	260.6 -1005019	Штифт	-	-	-	-	-	-	1	1	-	-	-
42	А23.01 - 7821	Вкладыш шатунного подшипника	12	12	12	12	12	12	12	12	12	12	12
43	А23.01 - 9109	Вкладыш коренного подшипника	6	6	6	6	6	6	6	6	6	6	6
44	А23.01 - 9110	Вкладыш коренного подшипника	6	6	6	6	6	6	6	6	6	6	6
45	А23.01 - 9111	Вкладыш коренного подшипника	1	1	1	1	1	1	1	1	1	1	1
46	А23.01 - 9112	Вкладыш коренного подшипника	1	1	1	1	1	1	1	1	1	1	1
47	А23.01 - 12002	Полукольцо упорное	4	4	4	4	4	4	4	4	4	4	4
48	24 - 110 - 30 - 01	Кольцо компрессионное	6	6	6	6	6	6	6	6	6	6	6
49	30 - 110 - 25 - 02	Кольцо компрессионное	6	6	6	6	6	6	6	6	6	6	6
50	64 - 110 - 50 - 02	Кольцо маслосъемное	6	6	6	6	6	6	6	6	6	6	6
	64 - 110 - 50 - 01	Кольцо маслосъемное	-	-	-	-	-	-	6	6	-	-	-
51	М12 - 6g x 35.88.35.019	Болт	6	6	6	6	6	6	6	6	6	6	6
52	12.65Г.019	Шайба	6	6	6	6	6	6	6	6	6	6	6
