Механизмы дизеля

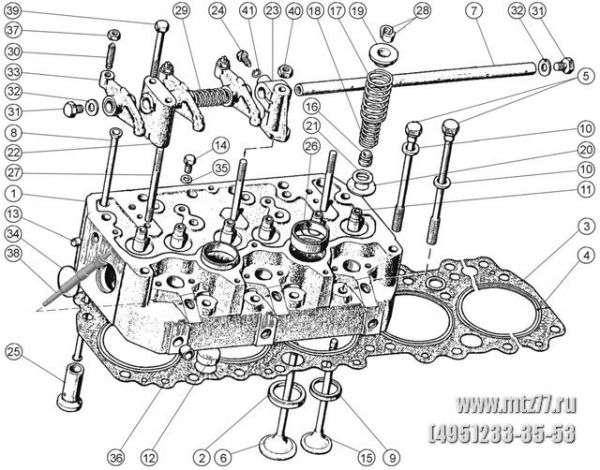

Подгруппа 1003. 1007. Головка цилиндров. Клапаны и толкатели клапанов

Отдел запчастей: +7 (495) 760-92-42

№ поз.	Номер сборочной единицы, детали	Наименование	Количество (по исполнениям дизелей Д-260)
			2S2-64	2S2-89	2S2-60	4S2-98	4S2-68	1S2-59	7S2-77	16-88	2S2-100	2S2-101	2S2-103
	260 - 1003012(-А2; -Б2)	Головка цилиндров (состоит из деталей 260-1003013(-А2); 6; 14; 17-21; 27; 28)	2	2	2	2	2	2	2	2	2	2	2
	260 - 1003013(-А2; -Б2)	Головка цилиндров (состоит из деталей 1; 2; 9; 11-14; 26; 34; 35; 36;)	2	2	2	2	2	2	2	2	2	2	2
	260 - 1003075(-01)	Прокладка головок (состоит из деталей 3;4)	1	1	1	1	1	1	1	1	1	1	1
1	260 - 1003015 - А2	Головка цилиндров	2	2	2	2	2	2	-	-	2	2	2
	260 - 1003015 - Б2	Головка цилиндров	-	-	-	-	-	-	2	2	-	-	-
2	260 - 1003018 или 245 – 1003018-Б1	Седло клапана впускного	6	6	6	6	6	6	6	6	6	6	6
3	7.12.260 - 1003025	Прокладка головок «Темак» (Чехия)	1	1	1	1	1	1	1	1	1	1	1
4	260 - 1003031 - А1	Кольцо	6	6	6	6	6	6	6	6	6	6	6
5	260 - 1003124 - 01	Болт	26	26	26	26	26	26	-	-	26	26	26
	260 - 1003124 - Б - 01	Болт	-	-	-	-	-	-	26	26	-	-	-
6	260 - 1007014 (-А1) или 245 - 1007014	Клапан впускной	6	6	6	6	6	6	6	6	6	6	6
7	260 - 1007102 - А	Ось коромысел	2	2	2	2	2	2	2	2	2	2	2
8	260 - 1007310(-А)	Штанга	12	12	12	12	12	12	12	12	12	12	12
9	245 - 1003019 (-Б1)	Седло клапана выпускного	6	6	6	6	6	6	6	6	6	6	6
10	245 - 1005128	Шайба	26	26	26	26	26	26	26	26	26	26	26
11	245 - 1007032	Втулка направляющая клапана	12	12	12	12	12	12	12	12	12	12	12
12	240 - 1003027- А2	Заглушка	4	4	4	4	4	4	4	4	4	4	4
13	240 - 1003037	Заглушка	4	4	4	4	4	4	4	4	4	4	4
14	240 - 1003281	Пробка	4	4	4	4	4	4	4	4	4	4	4
15	240 - 1007015 - Б6 (-Б7;-Б9)	Клапан выпускной	6	6	6	6	6	6	6	6	6	6	6
16	240 - 1007020 - Б	Манжета уплотнительная клапана	12	12	12	12	12	12	12	12	12	12	12
17	240 - 1007045 - А1 или (-А2; - - А3; -А4; -А5; -А6; -А8)	Пружина клапана наружная	12	12	12	12	12	12	12	12	12	12	12
18	240 - 1007046 - А1 (-А3; -А4)	Пружина клапана внутренняя	12	12	12	12	12	12	12	12	12	12	12
19	240 - 1007048	Тарелка пружин клапана	12	12	12	12	12	12	12	12	12	12	12
20	240 - 1007054	Шайба пружин клапана нижняя	12	12	12	12	12	12	12	12	12	12	12
21	240 - 1007055	Шайба пружин клапана верхняя	12	12	12	12	12	12	12	12	12	12	12
22	240 - 1007151 - Б - 01	Стойка оси коромысел крайняя	4	4	4	4	4	4	4	4	4	4	4
23	240 - 1007152 - Б - 01	Стойка оси коромысел средняя	2	2	2	2	2	2	2	2	2	2	2
24	240 - 1007185	Фиксатор	2	2	2	2	2	2	2	2	2	2	2
25	240 - 1007375 - А (-А1;- А2)	Толкатель клапана	12	12	12	12	12	12	12	12	12	12	12
26	50 - 1003103 - А	Стакан	4	4	4	4	4	4	4	4	4	4	4
27	50 - 1003112	Шпилька стойки	6	6	6	6	6	6	6	6	6	6	6
28	50 - 1007053 - А1 (-А2)	Сухарь клапана	24	24	24	24	24	24	24	24	24	24	24
29	50 - 1007103 - А (-А1;- А2)	Пружина оси коромысел	4	4	4	4	4	4	4	4	4	4	4
30	50 - 1007175 - Б1	Винт регулировачный	12	12	12	12	12	12	12	12	12	12	12
31	50 - 1007182	Пробка оси коромысел	4	4	4	4	4	4	4	4	4	4	4
32	50 - 1007183	Шайба пробки	4	4	4	4	4	4	4	4	4	4	4
33	50 - 1007212 - А3	Коромысло клапана со втулкой	12	12	12	12	12	12	12	12	12	12	12
34	45 - 08кп. Ц9хр.	Заглушка	4	4	4	4	4	4	4	4	4	4	4
35	36 - 1104788	Прокладка	4	4	4	4	4	4	4	4	4	4	4
36	Д02 - 003 - А	Заглушка	6	6	6	6	6	6	6	6	6	6	6
37	Д02 - 063	Гайка	12	12	12	12	12	12	12	12	12	12	12
38	11720 720	Свеча накаливания	6	6	6	6	6	6	6	6	6	6	6
39	М12 - 6g x 85.88.35.019	Болт	4	4	4	4	4	4	4	4	4	4	4
40	М12 - 6Н.6	Гайка	6	6	6	6	6	6	6	6	6	6	6
41	10.65Г.06	Шайба	2	2	2	2	2	2	2	2	2	2	2
